非晶帶材激光劃線工藝：技術原理與工程應用

在電力電子和磁性材料領域，非晶合金帶材因其優異的軟磁性能，正逐步替代傳統硅鋼片，成為高效變壓器、電抗器等設備的核心材料。然而，非晶帶材在實際應用中面臨一個關鍵問題——磁芯損耗。激光劃線技術作為一種精密加工手段，正在成為解決這一難題的有效方案。

為什么需要?jiǎng)澗€

非晶帶材的制造工藝決定了其獨特的微觀結構。通過平面流鑄法生產的非晶薄帶，厚度通常在20-40微米之間，寬度可達200毫米以上。這種急冷凝固工藝使材料保持了無序的原子排列，賦予了它高磁導率、低矯頑力的優異性能。

但問題也隨之而來。在變壓器實際運行中，磁芯內部的磁疇運動會產生渦流損耗和磁滯損耗。如果不加以控制，這些損耗會轉化為熱量，降低設備效率。疇細化的思路由此產生——通過在帶材表面引入規則的應力線或溝槽，將大尺寸磁疇分割為更小的區域，從而降低每個磁疇在交變磁場中的能量損失。

激光劃線的工藝原理

激光劃線的基本原理并不復雜：利用聚焦后的高能量密度激光束，在非晶帶材表面形成微米級深度的線狀溝槽。這些溝槽的作用類似于“柵欄”，釘扎磁疇壁的運動，迫使磁疇在劃線方向上進行取向排列。

工藝控制的核心在于幾個關鍵參數：

劃線深度是首要考慮因素。非晶帶材厚度僅數十微米，劃線過深會損傷材料基體甚至導致斷裂，過淺則無法有效釘扎磁疇。實際生產中，深度通常控制在1-15微米范圍內。這個深度恰好能在帶材表面形成足夠的應力區，又不至于影響材料的機械強度。

劃線間距決定了疇細化的效果。間距過大，磁疇分割不充分；間距過小，則可能引入過多的應力缺陷。根據材料特性不同，波長（即劃線間距）一般設置在0.5-10毫米之間。

線寬控制同樣重要。激光聚焦光斑的直徑直接影響劃線質量，過寬的熱影響區會改變材料局部性能。采用光纖激光器時，最小線寬可達40微米，這為高精度劃線提供了可能。

激光與機械劃線的對比

實際上，非晶帶材的劃線并非只有激光一種方式。相關專利技術表明，機械劃線同樣可以實現疇細化效果-2。那么，激光工藝的優勢在哪里？

非接觸特性是激光的核心優勢。非晶帶材厚度極薄、質地脆硬，任何物理接觸都可能造成邊緣崩缺或微裂紋。激光加工完全避免了這一問題。

精度控制方面，激光同樣占優。機械劃線依賴刀具與材料的直接接觸，刀具磨損會逐步改變劃線深度和形貌；而激光參數可以通過電信號精確調節，加工一致性更高。

在線集成能力是另一個考量因素。非晶帶材的生產是連續鑄造過程，劃線工序若能集成在鑄造環節中，將大幅提升效率。機械劃線可以通過控制熔池毛細管振動實現“在線”加工-2；激光同樣可以配置在產線中，利用高速振鏡實現同步劃線。

當然，機械劃線也有其特定優勢——設備成本低、無需復雜的光學系統。兩種工藝各有適用場景，激光更適合對精度要求較高的高端應用。

效率與產能

從生產角度看，激光劃線的效率取決于兩個因素：激光器的重復頻率和掃描系統的運動速度。

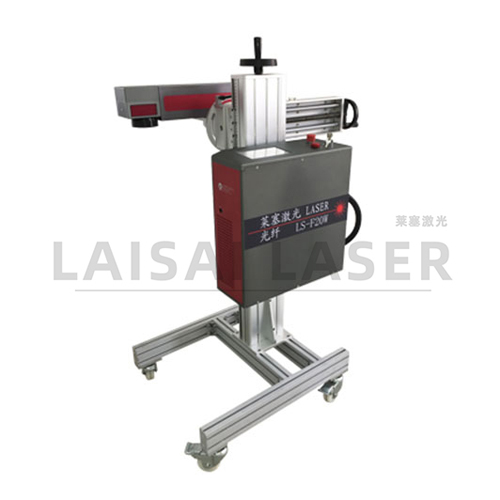

以20W光纖激光器為例，重復頻率可在20-80kHz范圍內調節。配合高速振鏡系統，最大劃線速度可達180mm/s。以幅寬200mm的非晶帶材計算，橫向劃線單次行程約0.2秒，加上步進位移時間，每分鐘可完成數百條劃線。

這種速度足以匹配非晶帶材的鑄造速度。平面流鑄法的出帶速度通常在20-30米/秒，但實際生產線中的收卷速度要慢得多。將激光劃線工位配置在鑄造與收卷之間，可以實現真正意義上的“在線加工”。

應用領域與效果驗證

激光劃線技術已在多個非晶材料應用領域得到驗證。

配電變壓器是最大的應用市場。非晶合金變壓器比傳統硅鋼變壓器空載損耗降低70-80%，加入劃線工藝后，磁芯損耗可進一步降低10-15%-2。這對于電力系統的節能減排意義重大。

電抗器和濾波器同樣受益于該技術。在高頻工作條件下，磁芯損耗問題更為突出。劃線處理后的非晶磁芯，其高頻損耗特性得到明顯改善。

傳感器領域也有應用。高精度電流互感器對磁芯的線性度要求極高，劃線工藝有助于穩定磁性能。
